凝汽器胶球清洗装置中收球网与二次滤网的作用？
凝汽器胶球清洗装置中收球网与二次滤网的作用？
【连云港市宏庆电力辅机开发有限公司】主要产品凝汽器胶球清洗装置中收球网和二次滤网产品说明。
科学也需要创造，需要幻想，有幻想才能打破传统的束缚，才能发展科学。能正确地提出问题就是迈出了创新的第一步。
今天宏庆公司要说的是收球网和二次滤网是胶球清洗凝汽器管系统与冷却水二次过滤系统中的两大关键设备。最新研制开发的更先进的第三代收球网与二次滤网的结构特点、工作原理及使用性能。
凝汽器冷却管水侧的脏污，会使凝汽器传热恶化，冷却水量减少，汽轮机排汽压力升高，热耗增加0.8%-1.5%，甚至机组长期低负荷运行，而清洗冷却管要减负荷或停机使机组减少发电量0.5%-1.5%，诞生于50年代有凝汽器冷却管连续清先技术就是为解决凝汽器冷却管脏污问题，在机组整个使用寿命期间始终保持凝汽器的最佳清洁状态，消除因凝汽器脏污而产生的不良后果，随着技术的不断发展，凝汽器冷却管连续清洗技术关键设备的疏于网和二次滤网，已经更新换代多次，技术更加完善，使用更为方便灵活，愈来愈受到用户的欢迎。

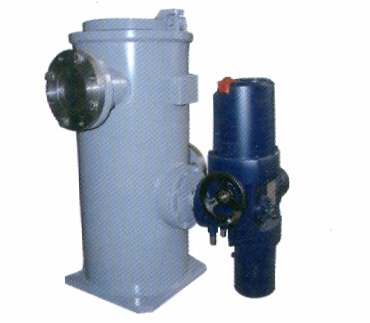

收球网工作原理：
收球网是胶球清洗装置系统中的关键设备,安装于凝汽器循环水管路的出水管段上.它的作用是将随系统运行的清洁胶球从冷却水中分离出来,且必须具备不漏球、不卡球等特性,胶球被回收后由引出管从收球网引出打回装球室.
使用性能：我公司生产的收球网是目前较其它胶球清洗装置的更新换代产品,结构形式先进合理.分为栅格网板式(SF型双栅格网板收球网,SD型单栅格网板收球网)和SL型漏斗式收球网.栅格网板式收球网的栅网板可以转动,在胶球装置投运时,网板处于收球位置,在不投运清洗装置时,该栅网板可旋转到与水流方向一致的位置；既减少水阻又起到清除栅网板上杂物的作用.网板的转动定位由电动执行机构执行(DN300～DN700小型收球网为手动控制).栅网板到位与否是保证胶球清洗装置系统收球率的关键之处。
收球网的性能特点：
⑴ 设计结构新颖合理:与老式收球网相比,SF型收球网与SD型收球网的结构简化了许多,零部件也减少了许多,没有了老式收球网的小网板、下方箱、调节阀关断阀等复杂部件.SF型收球网采用双栅格网板分流型结构,增强了网板组件,其结构坚固、经久耐用、自锁可靠.外型尺寸减小,便于现场的布置和安装,该型收球网比老式收球网尺寸缩短了近1/3，所以SD型,SF型收球网对于现场位置尺寸的要求较小,特别适于老机改造项目.
⑵ 运行可靠及检修方便:由于设备结构简化,零部件大大减少,降低了设备运行事故发生的可能性,提高了系统运行的可靠性、安全性,确保胶球循环效率高,降低系统附加水阻.同时使运行、维护、检修均得到了很大的改善,且减少了设备的运行费用.栅格网板采用组合式,利用厚板条和加强筋组成框架,形成一个具有一定刚度和强度的骨架,承受水流冲击的负荷,再利用隔圈、穿筋将薄板条固定在框架上,用螺母紧固.使网板装拆容易、方便.在检修时用户可对变形或损坏的板条,很容易地进行校正或更换.
⑶ 胶球回收率高:提高了收球网的运行性能,设置独特高效的导流元件,实现结构参数与运行工况的最佳适配,充分考虑了胶球的流动情况，解决了老式收球网积球、卡球等不足之处,提高了收球率,达到了96%以上。

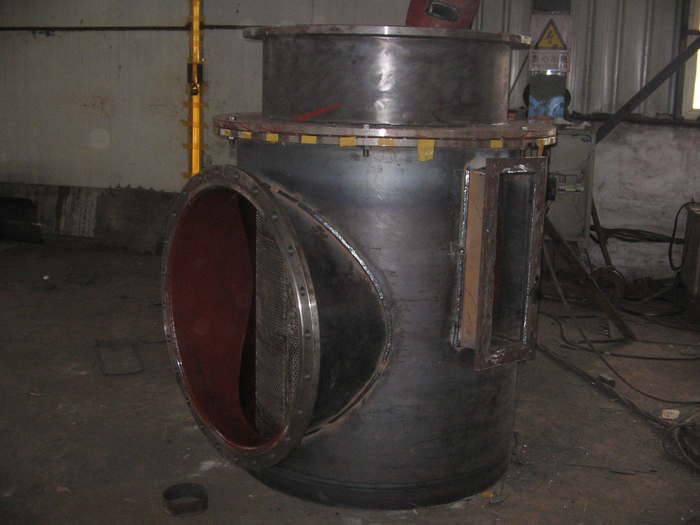

二次滤网工作原理：
二次滤网系统是净化水中污物、保持凝汽器水室经常处于清洁状态，保证胶球正常投运，提高胶球回收率不可缺少的装置。而我国环境较为严重，江河、湖泊等水质污染尤为突出。因此，目前冷却水开式循环系统中较为普遍使用的固定式和旋转负压反冲式两种二次滤网，已经显示出它的不足之处。我厂是生产电力辅机设备定点厂，通过近几年来不断征求广大用户意见和对二次滤网的反复试制及不断改进，保留老产品部分结构，增加了电动装置，增加强排污装置，使二次滤网结构和使用性能更加完善，并广泛应用于6MW至300MW火力发电机组冷却水开式循环系统中，受到广大新老客户的一致好评。
二次滤网结构特点：
目前各电厂（站）凝汽器循环水系统中较为普遍使用的固定式和旋转式两种二次滤网，通过这么多年来运行实践证明，主要存在以下几点问题：
1、固定式的特点：网芯固定不能旋转，清理污物效果差，网孔及易堵塞，清理要等待停机。
2、旋转式特点：网芯旋转、清洗时靠负压反冲，该滤网清污能力较固定式强，但是当洪峰季节货水污较严重时，以及水中含塑料薄膜。杂草等粘俯力较强的污物时，清洗效果仍不理想，如遇排污室刮板磨损严重时，清污效果更差，结构上也存在较大缺点：
（1）驱动网芯的一对大小齿轮常年在含泥沙等杂质的水中运行、极易磨损和腐蚀，严重影响机组安全和经济运行。
（2）传动控制系统较为复杂，一般由控制电磁阀、油泵、油箱、油缸、油马达、油路控制箱等组成，运行之中最容易发生漏油、控制失灵现象。
（3）维修、检修工作量大。
针对上述二次滤网存在的缺点，我厂通过调查研究和反复试制制设计成电动旋转反冲式二次滤网，是目前使用性能二次滤网，它具有以下特点：
1、消除了老式二次滤网存在的传动系统复杂易产生故障的缺点，运行安全可靠，检修维护方便。
2、根据塑料薄膜污染严重的情况下，增加了强排污装置，克服了其他二次滤网装置对塑料薄膜无法清理的状况。
