风机消音器的内部结构分析原理、特点、分类以及使用范围

日期:2018/2/5 10:52:31 来源:www.hqfj.cn 浏览次数:333

风机消音器的内部结构分析原理、特点、分类以及使用范围




阻性消声器是一种吸收型消声器,根据气流通道结构的不同,一般分为直管式、片式、折板式、蜂窝式、声流式、迷宫式和弯头式等。阻性消声器是利用声波在多孔性吸声材料传播时,受摩擦和粘滞阻力,将声能转化为热能耗散掉,从而达到消声降音的目的。它是所有消声器中应用广泛的一类消声器。

风机消声器,与排气管道消声器以及鼓引风机消音器的形式相同,均采用对中、高频宽带特性有较好效果的阻性吸音降噪原理,对低、中频和脉动特性时有良好效果的抗性消声降音原理以及微穿孔消声器和阻抗复合式消声器。

分类:

风机消声器分为:离心风机消声器、罗茨风机消声器、鼓风机消声器、轴流风机消声器。风机消音器主要用于降低各种风机风口、风道和封闭式机房进风口的空气动力性噪声。

根据风机进出口结构不同,分为圆形结构和矩形结构。

(1)圆形结构分用于风机接管口为圆形,又分为A、B型两种, A型两端均为法兰盘,直接串接于管道中(即管道消声器), B型一端为法兰,另一端为直接大气排空(可装防雨风帽),仅供设置在室外管道末端和封闭式机房进风口选用。

(2)圆形结构中的阻式消声片一般厚度为100 mm,150 mm,消声量15-30dB(A),在风速5-12m/s的条件下,适用风量为1000-50000 m3/h。其结构中对高频噪声和低频噪声消声采用阻抗两种消声区,用以最大限度的增宽消声频带。

结构原理:

根据对工业用各类风机运行现场噪声源进行实际测试所取得的频谱特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声体及流体通道的主要依据,同时采用了具有较大吸声材料饰面的狭矩形通道,以增强吸收效果。

为此系列通风管道消音器及鼓引风机消音器均为阻抗声流型,采用了对高、中频噪声起吸音消声作用的阻式结构及对中、低频噪声起消声降音作用的抗式结构,同时在阻式通道中采用了高频及低频两种吸音消声区,用以最大限度的增宽消声频带,以实现良好的消声降噪效果。

风机噪声治理措施:

风机降噪除考虑风口噪声外,根据现场情况,风机的机体噪音和振动的固体声传声也应予以重视。

由于轴流风机工作时发出很大的噪声,而且风机噪音还随着风量和风压的增大而提高。通常解决风机噪音问题的方法有以下几种:

(1)机壳及电机的噪音可以通过加装隔声罩来解决,将风机置于独立的风机隔声间内,在风机间内进行吸声、隔声处理。

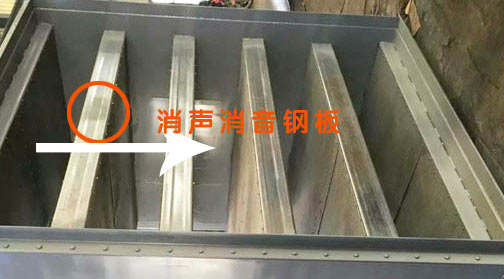

(2)在风机排风口外安装消声器,内置消声插片,使噪声在通过特殊构造的消声器时削减。消声器是降低空气动力设备进、排气口辐射或沿管传递噪声的有效措施。

(3)地面层外百叶窗尽可能使用消声百叶。

(4)风机吊挂采用阻尼弹簧吊架减振器。

以上,就是宏庆公司为您介绍的风机消声器的结构原理、特点、分类以及使用范围。风机虽然有广泛的运用,但是我们不得不重视风机产生的噪声,以免影响人们的日常工作、休息。实践证明,使用风机消声器可获得明显的降噪效果,市场上有着各类风机的消声噪器、消声隔声箱及减震器,大家可以根据自己的需求来选择。
