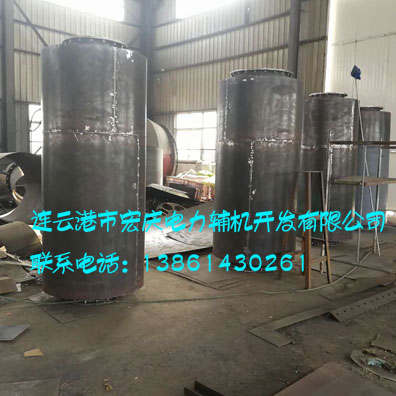

鼓风机排汽管道消声器技术规格书
鼓风机排汽管道消声器技术规格书
1. 环境条件
1.1 本工程为室外安装的鼓风机排气管道消声器，应能在环境温度-37℃～45℃范围内、相对湿度不超过95％、风井设置在交通干道附近空气恶劣的条件下，在使用寿命期内能正常工作；
1.2 安装位置及型式：本工程风亭内设计为整体式的鼓风机排汽管道消声器，与鼓风机排气管道使用法兰连接（DN150PN1.0MPa）。
1.3 供货商提供的产品应满足以下规范要求：
1）《建筑设计防火规范》（GB50016-2014）
2）《工业建筑供暖通风与空气调节设计规范》（GB50019-2015）
3）《工业企业卫生设计标准》（GBZ1-2010）
2 整体要求
2.1 基本要求
1) 供货商提供的系统消声器必须符合本技术规格书和相关标准的要求。
2) 供货商应根据鼓风机的排气噪声源特性、室外噪声控制标准，进行鼓风机排汽管道消声器的设计制造，达到系统整体消声效果，满足噪声降低30-40dB(A)的要求。
3) 正常使用寿命：不小于15年。
4) 鼓风机排汽管道消声器应结构合理，有足够的强度和刚度，满足水平安装要求，体积合理、重量轻、防潮防腐、防火、工艺简单、清洗方便，适应不同风量、风压和环境温湿度要求。正常使用寿命内，消声量下降不超过5 dB(A)。
5）鼓风机排汽管道消声器耐温要求不低于95摄氏度，排气流量4200m3/h，压力75000Pa。

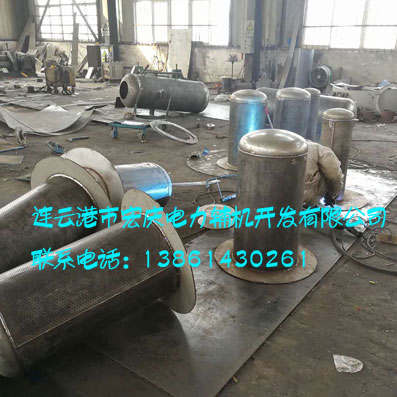

6）鼓风机排汽管道消声器外筒采用可拆卸方式安装（法兰连接），便于检查消音器内筒排气孔的检查和消音棉的更换；
2.2 性能要求
1) 消声量（插入损失）：鼓风机排汽管道消声器的消声量应以倍频权插入损失表示，并按GB4760-1995（或国际标准ISO 7235 ASTME 477）实验标定，满足噪声降低30-40dB(A)的要求。
2) 总压力损失控制值：用于大小系统风机配套的系统消声器，当风机全压小于75000Pa时，鼓风机排汽管道消声器总压力损失应小于风机全压的5%。
3外观要求
3.1 放空消音器要求水平安装配备安装用鞍座和吊耳，鼓风机排汽管道消声器本体及鞍座采用的304不锈钢材料、消声体外包材料、吸声材料等应符合防火标准规定。
3.2鼓风机排汽管道消声器外观平整，配合尺寸精确，接口尺寸应满足安装要求。
3.3 壳体、筋板、法兰等金属件或非金属件要求平整清洁、无锈痕污物、无切割毛口、无凹坑、划伤、损伤、交错、缺角等明显缺陷。
4 部件和材料要求
4.1 吸声材料要求
1) 材料性能应能满足鼓风机排汽管道消声器使用安全及寿命要求且应为不燃材料，消声器内不含有任何易燃、可燃物质和有害、有毒物质。
2) 采用的吸声材料应满足《吸声用玻璃棉制品》（JC/T 469-2005）的要求，应为超细玻璃棉，且应经过国家认可的声学试验室鉴定，有详细、齐全吸声系数与频谱特性数据。
3) 吸声材料允许容量误差应不超过±5%，允许含湿量不大于 5%，含杂质量不大于3%。
5、鼓风机排气管道消声器技术参数
序号 项 目 单 位 参 数
一 风机参数
1 设计排气风量 m3/h 4200m3/h
2 设计排气全压 Pa 75000Pa
3 设计排气zui高温度 ℃ 120
4 运行温度范围: ℃ 0～120
5 介质 空气
6 风机型式 / D 60-91式离心鼓风机
7 消音器安装方式 / 室外水平双鞍座安装
8 入口管线连接尺寸 / DN150PN1.0MPa（厂家配套提供法兰垫片螺栓）
9 现有噪声 dB(A) <100（放空管 1m 处）
10 消音器降噪要求 噪声降低30-40dB(A)
11 消音器材质要求 SS30408不锈钢
12 消音器底座 SS30408不锈钢双鞍座，厂家配套提供底座螺栓等安装材料
13 阻力损失 Pa ＜300
14 数量 台 2
