1、设备概述

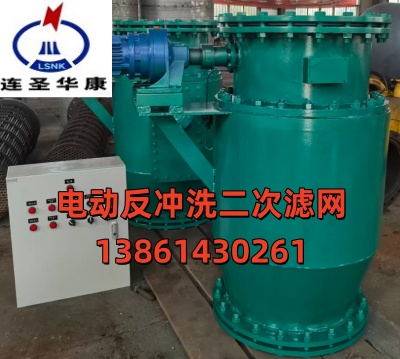

电动反冲洗二次滤网安装于汽轮机组循环水进水管道之上，属于凝汽器进水保护设备。用于拦截循环水中树叶、杂草、塑料、贝壳等各类漂浮杂物，避免杂质进入凝汽器铜管，造成管道堵塞、换热效率下降，保障汽轮机组安全稳定运行。本设备遵循 DL/T 581 2010 标准。
2、核心功能
2.1 过滤功能
循环冷却水由滤网外侧穿过不锈钢网筒，洁净水流向内流入凝汽器；水中悬浮物、杂物拦截于滤网筒外表面，实现连续过滤，系统能够不间断通水。
2.2 压差自动反冲洗功能
设备装设进出口压差检测元件，实时监测滤网堵塞压差。 1）当滤网前后压差上升至设定高值（0.05 MPa），自动启动反冲洗程序； 2）程序依次启动：滤网筒旋转电机开启 → 打开电动排污阀； 3）借助循环水系统压差，壳体内吸污槽形成负压；旋转的网筒把全部滤网表面依次经过吸污口，吸附清除附着在滤网表面污物，污物通过排污管路排至排水井； 4）滤网堵塞减轻，压差下降至下限设定值（0.03 0.04 MPa）； 5）程序自动关闭排污阀，停止网筒旋转，冲洗过程结束，设备回到正常过滤状态。
2.3 定时自动冲洗功能
具备定时冲洗模式。不管压差高低，按照预先设定的时间周期，周期性自动执行整套反冲洗流程，适合水质杂物较多的工况，做到预防性冲洗，防止滤网堆积污物。
2.4 就地手动操作功能
控制柜设置就地手动模式。检修、调试或者自控系统故障时，操作人员现场可以独立操作：单独启停旋转机构、单独开闭排污电动阀，能够人工完成冲洗操作。
2.5 远方监控与信号传送功能
设备控制柜能够和 DCS 系统对接。向外送出开关量信号：设备运行、故障报警、正在反冲洗、压差高报警；同时可以接收 DCS 发来远方启动指令，实现中控室远程控制。
2.6 故障报警以及自我保护功能
1）电机过载保护：网筒转动发生卡滞，电机过载，立刻停止运转并且输出故障报警信号； 2）阀门故障反馈：排污电动阀开关不到位时，产生阀门故障报警； 3）压差高报警：压差长期居高不下，经过数次冲洗压差仍然不能下降，发出堵塞故障报警，提醒工作人员现场检查排除异常。
3、工作模式
1压差自动模式（正常运行模式）：压差达到设定值才进行冲洗，节约用水。
2定时自动模式：按照设定时间循环冲洗。
3就地手动模式：现场人工操作。
4远方遥控模式：中控 DCS 远程控制。
4、主要技术功能指标
1. 过滤形式：圆筒回转负压反冲洗； 2. 控制方式：PLC 全自动控制； 3. 滤网堵塞启动冲洗压差：0.05 MPa； 4. 冲洗结束压差：≤0.04 MPa； 5. 网筒转速：2 6 r/min； 6. 额定工况压力损失：≤0.04 MPa； 7. 电机防护等级 IP55； 8. 输出信号无源接点，适配电厂 DCS 系统。
5、设备作用效益
1. 阻挡杂质进入凝汽器，防止凝汽器冷却管堵塞； 2. 降低凝汽器端差，保证机组真空； 3. 全自动运行，不需要人员经常性现场值守； 4. 冲洗不用停机，循环水不间断供给机组； 5. 具备完整报警功能，故障可以及时被运行人员发现。
