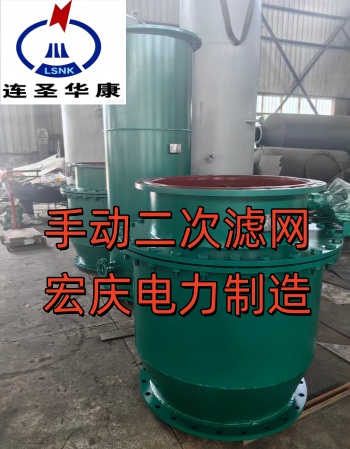

手动旋转反冲洗二次滤网-连圣华康牌
手动旋转反冲洗二次滤网-连圣华康牌
制造单位：连云港市宏庆电力辅机开发有限公司
1、产品概述
本设备用于火力发电厂凝汽器循环冷却水进水管道，过滤循环水中水草、塑料薄膜、贝壳、杂草等杂质，保护凝汽器管束，保障胶球清洗装置正常投运，提升胶球回收率连云港市宏...。 设备为手摇手动旋转反冲洗结构，在线不停机清洗，不需要停机解体检修，适合中小型机组、改造项目、无电源现场。
设计参数
· 设计压力：1.0MPa
· 设计水温：≤55℃
· 运行水阻力：≤0.06MPa
· 过滤精度：常规 φ4 8mm，可按用户要求定制
· 结构形式：卧式，法兰直通连接；接管通径 DN200 DN1200
2、设备整体结构组成
整套设备由壳体筒体、扇形分格网芯组件、手摇驱动机构、主轴总成、手动排污阀、压力表测压接口、支座七大部分组成。 1）壳体筒体 筒体 Q235 B 碳钢焊接，内部防腐处理；两端设备法兰，筒体上部设置检修人孔，可检修内部网芯；筒体带固定支座，预留进出水法兰、排污口、压差测压口，筒体标注水流流向标识；壳体焊缝做水压试验，无渗漏变形。
2）网芯过滤组件（核心） 采用304 不锈钢激光打孔滤网，整体分割成多扇独立滤室；水流由网芯外侧向内过滤，杂质拦截滤网外表面； 滤网板焊接牢固，承受最大工作压差不变形、不起鼓；主轴、支撑筋板、紧固件全部采用 304 不锈钢；海水工况升级 316L 材质。
工作逻辑：手摇转动主轴，各个滤室依次对准排污口，依靠系统循环水压力实现局部反冲洗，其余滤室保持通水过滤，系统不断流。
3）手摇手动驱动机构 设备外部配置手摇操作手柄，带定位止位销，实现滤室定位，转动轻巧无卡涩；外置手摇机构，无需电源，现场就地操作；主轴采用复合填料密封，运行无漏水。
4）排污单元 配置手动排污闸阀；排污口法兰外接排污管道，直接引至排水沟；针对薄膜、丝状杂物优化排污导流结构，提升排污效果。
5）测压接口 壳体进出侧预留压力表接口，接压力表，通过压差判断滤网堵塞程度，压差升高即可开展手动反冲洗操作。
3、工作原理
正常过滤
循环冷却水从进水口进入壳体内腔，水流穿过扇形滤网，水中杂物拦截在滤网外表面，过滤后清水流向凝汽器进水口。
手动反冲洗排污
滤网拦截杂质，进出口压差升高。打开排污手动闸阀，人工摇动手摇手柄，带动网芯缓慢旋转；各个扇形滤室逐个对准排污腔，系统水流反向冲刷滤网表面附着物，杂物随污水从排污口排出；全部滤室轮次冲洗完毕，关闭排污阀，完成一次清洗。
4、材质配置
|
部件 |
材质说明 |
|
壳体筒体 |
Q235 B 碳钢，内壁防腐涂层 |
|
滤网、主轴、内部筋板紧固件 |
304 不锈钢，海水工况 316L |
|
轴封、法兰垫片 |
耐水耐老化橡胶 |
|
手摇操作机构 |
碳钢喷塑防腐处理 |
5、产品主要技术特点
1. 手动操作，无需供电，改造项目现场安装便捷，投资成本低；在线不停机反冲洗，不中断机组循环水供水。
2. 激光打孔不锈钢滤网，强度高，抗水流冲击，不易破损，有效拦截塑料薄膜、水草，保障胶球顺利通过。
3. 扇形分仓反冲洗结构，单格独立冲洗，反冲洗耗水量小。
4. 设置人孔门，方便检修检查网芯，滤网组件可整体检修更换。
5. 结构简单，故障率低，维护量小，适合电厂循环水开式冷却水系统。
6、供货范围
二次滤网本体、手摇操作机构、不锈钢网芯组件、手动排污阀、压力表、配对法兰、密封垫片、地脚螺栓、产品说明书、出厂检验报告。
7、安装技术要求
1. 设备卧式安装于凝汽器进水循环水管道，进水侧保留足够直管段，避免涡流影响过滤效果。
2. 设备接管严格按照筒体流向标识，支座找平找正牢固。
3. 排污管路尽量短直，减少背压，直接接入排水沟。
4. 设备前后设置隔断阀，条件允许增设旁通管路，方便设备隔离检修。
5. 设备投运前，清理管道内部杂物，做操作调试，手摇转动无卡滞，各法兰、轴封无渗漏。
8、操作维护说明
1. 运行中观察进出口压力表，压差升高时及时手动反冲洗。
2. 操作步骤：打开排污阀→摇动手柄旋转网芯，逐格冲洗→冲洗结束，关闭排污阀。
3. 定期打开人孔检查滤网完好情况；检查主轴填料密封，出现滴水及时压紧或者更换填料。
